三偏心法兰式涡轮蝶阀的工作原理及特点

发布日期:[2020-06-29]     点击率:

本文关键词:三偏心法兰式涡轮蝶阀、涡轮蝶阀、法兰式蝶阀、三偏心蝶阀

涡轮法兰式三偏心蝶阀选用一个“U”型不锈钢密封圈,该精细的弹性密封圈与经过抛光的蝶板三维偏疼触摸。处理了传统偏疼蝶阀在启闭0°~10°霎时密封面仍处于滑动触摸冲突的弊端,完结蝶板在敞开霎时密封面即别离,封闭触摸即密封的作用,到达延伸运用寿命、密封功用较佳的意图。因而被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调理流量和切断流体的较佳设备。

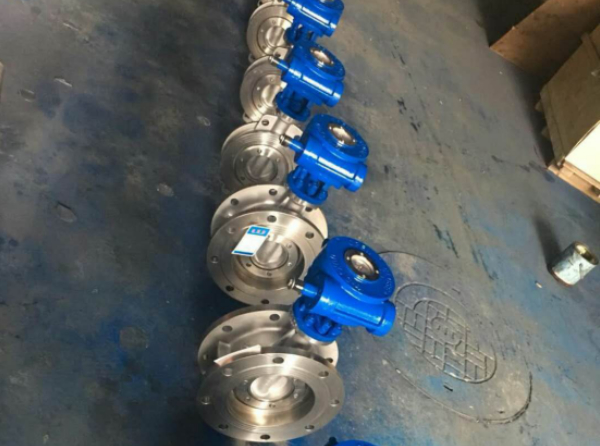

三偏心法兰式涡轮蝶阀

三偏心法兰式涡轮蝶阀特色

1、布局简略、紧凑、分量轻、易于装置和拆开、修理便利;

2、选用不锈钢“U”型密封圈,具有必定的弹性无论在高温、低温的情况下,它与蝶板均具有良好的密封性;

3、三维偏疼距,经过严厉的核算,“U”型密封圈与蝶板简直无磨擦,运用寿命长,并具有越关越紧的功用;

4、蝶板密封面选用堆焊钴基硬质合金,密封面耐磨损,运用寿命长;

5、布局共同,“开关”仅需转变阀杆90°即可完结。操作灵敏、便利、省力、不受介质压力的凹凸影响,密封功用牢靠;

6、耐高温、耐低温、耐腐蚀性。

三偏心法兰式涡轮蝶阀原理

1、违背管道中间

2、违背密封面中间

3、歪斜的锥形

当阀门敞开时,蝶板与阀座在封闭时霎时触摸,使用蝶板偏疼1、偏疼2敏捷脱离阀座,降低了密封副的磨损,磨擦力矩小,敞开灵敏。偏疼锥面3,使阀门在敞开或封闭时蝶板能经过阀座内孔,完结触摸密封。别的,锥形蝶板的旋转半径大于密封副触摸方位的旋转半径,故蝶板在阀门封闭时将呈现越关越紧,可以完结自锁,避免蝶板过位。
