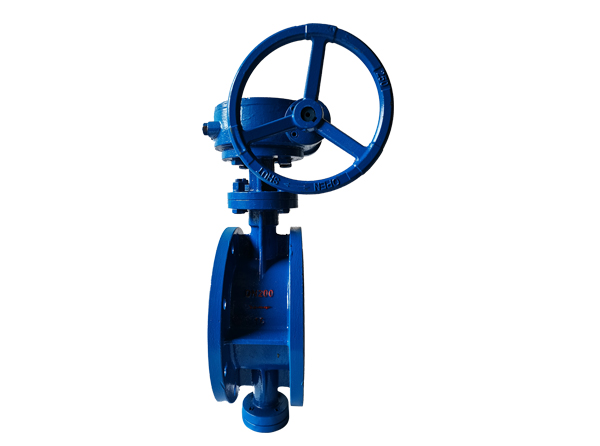

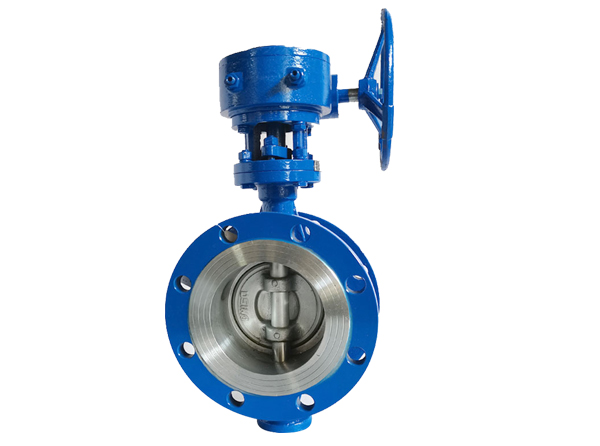

双偏心法兰蝶阀

法兰式双偏心蝶阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、对夹,结构形式可选用单偏心、中线式、双偏心、三偏心,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN40~2000mm,材质可选用铸钢、不锈钢。

双偏心蝶阀产品概述:

研制的双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


产品详情

双偏心法兰蝶阀特点:

1、法兰式双偏心蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有Xiao地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、双偏心蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、法兰式双偏心蝶阀结构独Te,操作灵活,省力,方便。

标准参数表:

公称通径

40mm~1200mm

法兰标准

ISO7005-2 1988

工作压力

1.6MPa

壳体试验压力

1.5 倍工作压力

密封试验压力

1.1 倍工作压力

工作温度范围

NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC

允许长期使用温度

NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC

材料

( 见《可选材料表》部分 )

结构尺寸

ISO5752-88

驱动型式

手柄

50mm~300mm

蜗轮

50mm~1200mm

气动

50mm~1200mm

电动

50mm~1200mm

表面处理

环氧聚酯涂料 、 尼龙 11 、 烤漆

法兰式双偏心蝶阀标准规范:

项目名称

采用标准

可选标准

设计制造验收

GB/T12238-1989

ISO/DIN10631-91

阀门结构长度

GB/T12221-1989

ISO5752-88

阀门法兰连接

GB9113-1988

ISO7005. 2

阀门检验

GB/T13927-1992

ISO/DIN5208-87

阀门标志

GB12220-1989

ISO5209-87

驱动装置连接

GB12223-1989

ISO/DIN5211-89

阀门供货要求

GB/T12252

————

注:蝶阀不仅符合 ISO,GB 标准,同时也兼容世界其它国家标准
