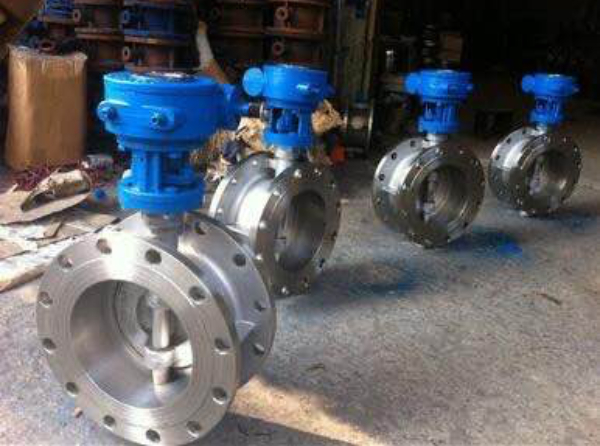

涡轮蝶阀

D343H-10-16涡轮蝶阀开启力矩小,灵活方便,省力节能; 三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。弹性硬密封蝶阀耐高压、耐腐蚀、耐磨损、使用寿命长等。使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使弹性硬密封蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

产品详情

型号

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R


工作压力(MPa)

1.0~4.0

适用温度(℃)

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质


材料

阀体、蝶板

WCB

CF8/304

CF3M/316L


阀杆

2Cr13

304

316L


阀体密封面

堆焊 507


蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE


填料

柔性石墨

PTFE

PTFE



Dt3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸


公称通径

结构长度
(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

L

H

Dt343H

Dt643H

Dt943H

PN4.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200




530

250

255

165

125

4-18

65

2 1/2

112

170

115

370

180

200

625

355

92

550

250

255

185

145

8-18

80

3

114

180

120

380

180

200

625

355

92

565

250

255

200

160

8-18

100

4

127

190

138

420

180

200

645

355

92

600

250

255

235

190

8-22

125

5

140

200

164

460

180

200

675

550

138

640

250

255

270

220

8-26

150

6

140

210

175

555

270

280

715

550

138

705

300

315

300

250

8-26

200

8

152

230

208

605

270

280

800

550

138

775

300

315

375

320

12-30

250

10

165

250

243

680

270

280

850

550

138

945

300

315

450

385

12-33

300

12

178

270

283

800

380

420

925

450

220

1070

300

315

515

450

16-33

350

14

190

290

310

830

380

420

1035

450

220

1140

300

315

580

510

16-36

400

6

216

310

350

915

450

470

1070

650

280

1210

300

315

660

585

16-39

450

8

222

330

380

960

480

490

1190

650

280

1335

575

714

685

610

20-39

500

20

229

350

410

1020

480

490




1415

575

714

755

670
