涡轮蝶阀和手动蝶阀有哪些区别?

发布日期:[2020-06-11]     点击率:

特点不同

1、涡轮蝶阀特点:采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

2、手动蝶阀特点:启闭方便迅速、省力、流体阻力小,可以经常操作。结构简单,体积小,重量轻。可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。调节性能好。

应用不同

1、涡轮蝶阀应用:不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

2、手动蝶阀应用:用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。

手动蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。按连接方式可分为法兰连接和对夹式连接。按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

手动蝶阀安装过程中,阀瓣应停在关闭位置。开启位置由蝶板的旋转角度决定。带旁路阀的蝶阀应在打开前打开。应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

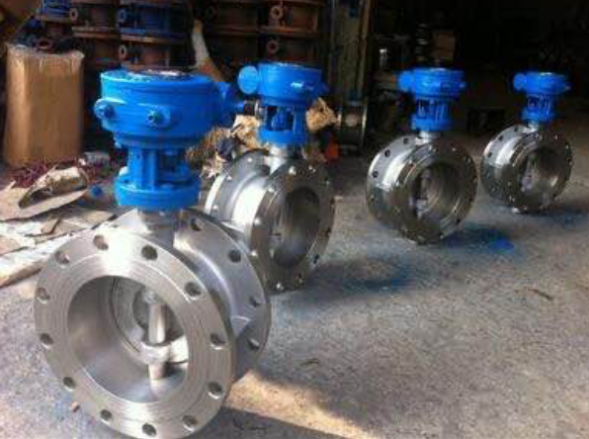

涡轮蝶阀

涡轮蝶阀用途和主要性能规范

涡轮蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用,主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

涡轮蝶阀应用于哪些地方
