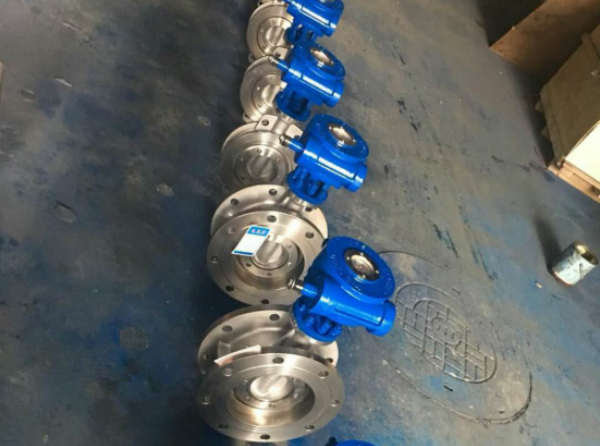

三偏心法兰式涡轮蝶阀

涡轮三偏心法兰式蝶阀密封面由非金属软质材料对非金属软质材料构成。密封副由金属硬质材料对非金属软质材料构成。

金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

d343h法兰式蝶阀适用于电力,热力、高温煤气、可燃性气体、热空气、城市供热、供水、污水处理、化工、冶金、制糖、造纸、造船、航空、钢铁等企业。

产品详情

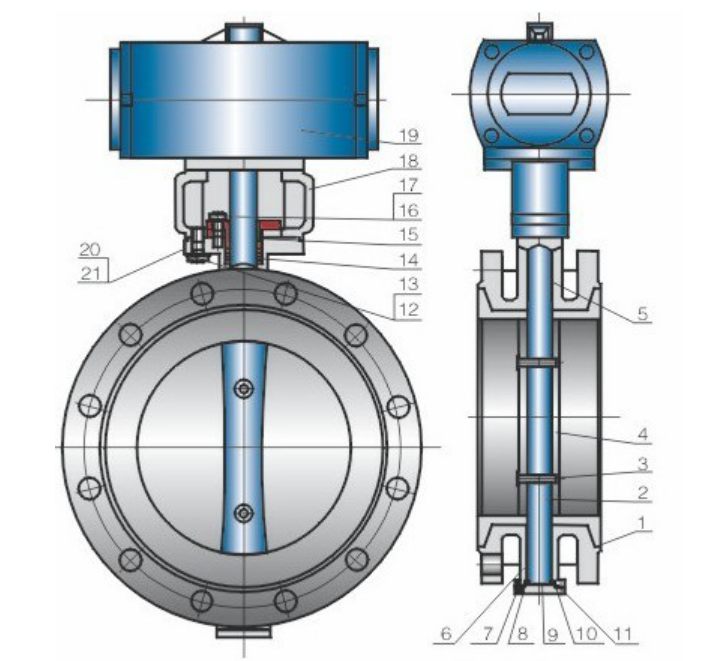

涡轮蝶阀结构

1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

涡轮三偏心法兰式蝶阀标准


设计规范

GB/T 12238

结构长度

GB/T 12221

法兰连接

GB/T 9113

试验与检验

GB/T 13927

产品标识

GB/T 12220

涡轮三偏心法兰式蝶阀尺寸

涡轮蝶阀

公称通径
DN

结构长度L

外形尺寸(参考值)

连接(标准值)

参考
重量Dt343H



H

Dt343H

PN0.6MPa

PN1.0MPa


mm

inch


H1

A1

B1

D

D1

z- d

D

D1

z- d


50

2

108

150

112

350

180

200

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

370

180

200

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

165

225

8-18

285

240

8-22

47

200

8

152

230

208

605

270

280

320

280

8-18

340

295

8-22

60

250

10

165

250

243

680

270

280

375

335

12-18

395

350

12-22

95

300

12

178

270

283

800

380

420

440

395

12-22

445

400

12-22

124

350

14

190

290

310

835

380

420

490

445

12-22

505

460

16-22

181

400

16

216

310

340

915

450

470

540

495

16-22

565

515

16-26

260

450

18

222

330

380

960

480

490

595

550

16-22

615

565

20-26

338

500

20

229

350

410

1020

480

490

645

600

20-22

670

620

20-26

360

600

24

267

390

470

1225

480

660

755

705

20-26

780

725

20-30

540

700

28

292

430

550

1355

640

660

860

810

24-26

895

840

24-30

580

800

32

318

470

640

1470

640

660

975

920

24-30

1015

950

24-33

845

900

36

330

510

710

1545

750

860

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

770

1795

850

860

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

890

1965

850

900

1405

1340

32-33

1455

1380

32-39

2000
