涡轮蝶阀的工作原理、驱动方法及结构

发布日期:[2021-08-23]     点击率:

涡轮蝶阀的蝶板被安装在管道的径向方向。在蝶形阀本体的圆筒形通道,围绕轴的盘形蝶板旋转,旋转角度为0°~90°。当旋转达到90°时,阀完全打开。

涡轮蝶阀具有结构简单,尺寸小,重量轻,并且由几部分组成的。此外,它可以被打开和旋转90迅速关闭°,它易于操作,并在同一时间具有良好的流体的可控性。当凸缘蝶形阀处于完全打开位置时,蝶形阀有两种类型的密封:弹性的密封件和金属密封件。弹性密封阀和密封环可装配到所述阀体或围绕安装蝶板。

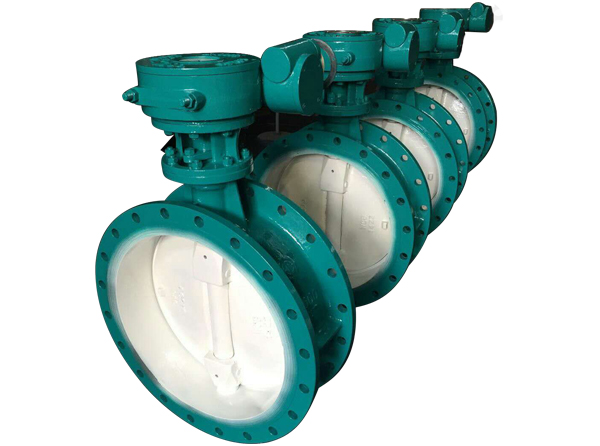

传动涡轮蝶阀

涡轮蝶阀结构

垂直板式结构,阀杆为整体式。

金属硬密封阀的密封环是柔性石墨板和贴附到所述阀体中的不锈钢板,和蝶板的密封表面的复合结构被焊接用不锈钢。

软密封阀的密封环是由丁腈橡胶,并连接到蝶形板。在阀体和阀座表面用不锈钢处理。

涡轮蝶阀工作原理

金属密封阀使用三偏心结构的原理设计并使用90度的行程期间所述阀座和密封环的独Te凸轮效果。完全消Chu之间的所有摩擦力。

橡胶软密封蝶阀,不像中心线软密封,被设计为具有单个偏心结构,和大约20度的蝶板旋转后,阀座和密封环被迅速分离,并产生摩擦,这将降低。

涡轮蝶阀驱动方法

阀驱动方法是一种蜗轮手动机构。转动手柄90°顺时针转动来关闭阀和旋转手柄90度逆时针以打开阀。这种类型的阀门通常需要在管道水平安装。
