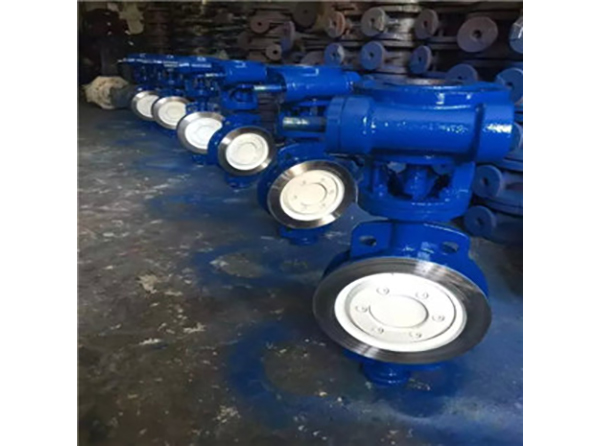

D373H三偏心多层次对夹式铸钢蝶阀

D373H三偏心多层次对夹式铸钢蝶阀吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。对夹式多层次硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

三偏心对夹蝶阀系列种类有:D373H-16C对夹硬密封蝶阀,D673H-16C气动对夹蝶阀,D973H-16C电动对夹蝶阀

全焊接球阀厂家为您推荐:全焊接球阀涡轮蝶阀硬密封蝶阀法兰蝶阀

产品详情

D373H三偏心多层次对夹式铸钢蝶阀技术参数:

公称通经DN(mm):50~2000

公称药理PN(MPa):0.6 1.0 1.6 2.5

密封试验(MPa):0.66 1.1 1.76 2.75

强度试验(MPa):0.9 1.5 2.4 3.75

适用温度:碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质:水、空气、天然气、油品及弱腐蚀性流体

泄漏率:符合GB/T13927-92标准

驱动方式:蜗轮传动、电动、气动、液动

D373H-10/16/25/d373h三偏心多层次对夹式铸钢蝶阀主要外形连接尺寸(单位:mm)

公称通径DN(mm)

50~2000

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

D373H三偏心多层次对夹式铸钢蝶阀主要零部件材料:

零件名称

零件材料

阀体

碳钢、不锈钢、铬钢、合金钢

蝶板

碳钢、不锈钢、铬钢、合金钢

密封圈

316不锈钢+柔性石墨、聚四氟乙烯

阀杆

45#、2Cr13、不锈钢、铬钼钢

填料

柔性石墨、聚四氟乙烯

备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M
