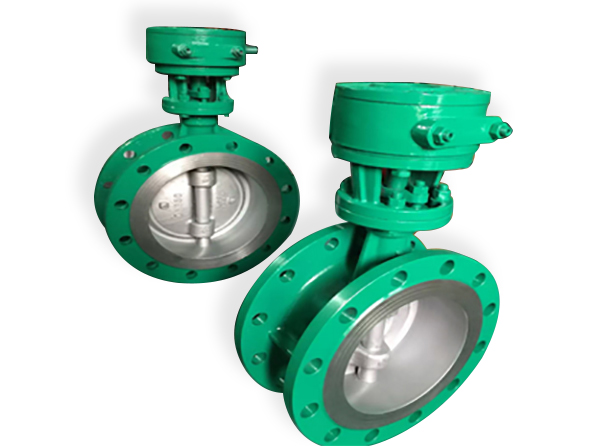

金属硬密封蝶阀

金属硬密封蝶阀系列是我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97(金属硬密封蝶阀)、FB/T13927—92(通用阀门压力试验)标准及阀门其它相关标准的规定,结合国内外先进技术,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,在此结构基础上,可采用聚四氟乙烯替代多层次密封圈,形成新一代三偏心四氟密封蝶阀,广泛应用在温度≤200℃的腐蚀性介质中。

产品详情

金属硬密封蝶阀标准

设计规范:GB/T 12238

结构长度:GB/T 12221

法兰连接:GB/T 9113

试验与检验:GB/T 13927

产品标识:GB/T 12220

点击查看金属硬密封蝶阀的特点

金属硬密封蝶阀主要技术参数

公称通经DN(mm)

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

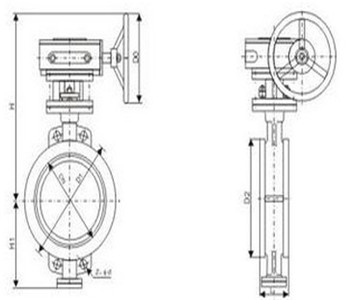

硬密封蝶阀

金属硬密封蝶阀采用标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92
