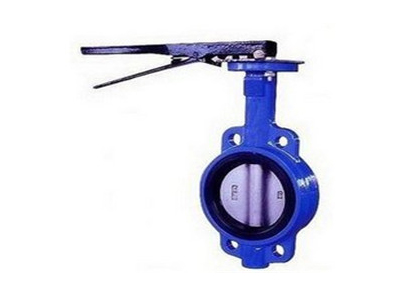

对夹式手动蝶阀

对夹式手动蝶阀阀体的材质有: 铸铁、铸钢、不锈钢、锻钢、铬钼钢、铬钼钒钢。工作压力1.6-32MPA(美标从150LB-2500LB,日标从10K-64K)。工作温度-20℃- 550°C。阀门口径从DN15-DN300。连接方式:法兰、丝口或焊接。驱动方式:手动、电动、气动、伞齿轮、正齿轮转动。适用介质:水、油品、气、蒸汽等。

产品详情

对夹式手动蝶阀标准

设计标准:GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999


蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的阀门叫蝶阀。蝶阀全开到全关通常是小于90度 ,蝶阀和蝶杆本身没有自锁有力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。 蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。


对夹式手动蝶阀耐温范围

蝶阀密封材料选用和适用温度材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

XJ

XAJA

XBJB

FXCJC

XDJD

XEJE

X1

N

耐Zui高温度

82

93

150

232

250

204

85

93

耐Zui低温度

-40

-40

-40

-268

-70

-23

-20

-73

适用工作温度

0~+80

-20~+82

-40~+125

-30~+150

-70~+150

-23~+150

-20~+85

-30~+93
