金属硬密封蝶阀的结构的分析

发布日期:[2020-05-10]     点击率:

在改革开放以后,我国阀门行业欣欣向荣,而蝶阀也受到了许多应用领域的青睐,以往的普通蝶阀已经很难满足更加严酷的应用环境和更加严格的性能要求。着蝶阀的广泛应用,对蝶阀的要求也更加苛刻.普通软密封蝶阀已不能适应于高温高压工况,而金属硬密封蝶阀在高温高压、磨损及腐蚀等工况下已得到了广泛的应用,并广泛应用于控制蒸汽、燃气、热空气及腐蚀性介质等方面,其市场需求量逐年增大。

硬密封蝶阀三偏心蝶阀金属硬密封蝶阀为研究对象,对其结构、受力进行了简单的分析,归纳出蝶阀蝶板的各主要截面技术参数的计算公式、蝶阀各偏心值的计算公式;并通过理论分析,对其摩擦力矩和密封力矩进行了分析。通过所得出的各参数,建立600Ds343H双向多层次硬密封蝶阀的数值模拟分析模型,通过ANSYS有限元软件对其受力和流场进行分析,对所得分析结果进行对比分析,验证以上的设计方案是否合理。

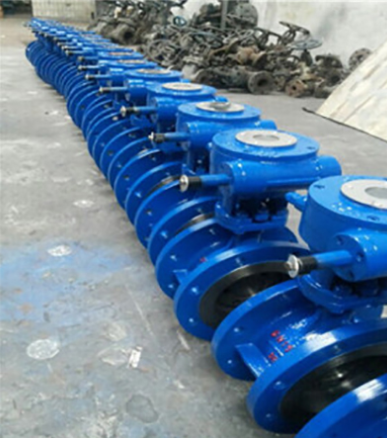

硬密封蝶阀

金属硬密封蝶阀式蝶阀系列产品中较为常见的一个系列的产品,它具有非常广泛的应用。不管什么类型的阀门产品,其结构形式大多是固定的,而金属硬密封蝶阀也不例外。下面,给大家简单分析下金属硬密封蝶阀的结构。金属硬密封蝶阀主要由阀体。阀板和阀轴等组成。

1、阀轴:它是一个整体,一端配有标准键。

2、阀体:金属硬密封蝶阀的阀体是一整体,其整体的尺寸符合相关的标准要求。

3、阀板:金属硬密封蝶阀的阀板式流线型设计的,可以最大程度的降低阀门对流体的阻力。

4、硬密封蝶阀的阀盘是固定在阀杆上的,因为这样可以降低气蚀、涡流及压降。

5、阀门的部件的设计防爆维修和拆卸,且满足运行条件。

对夹式硬密封蝶阀结构特点
