电动截止阀有组成部分及原理、优点解析

发布日期:[2020-12-08]     点击率:

电动截止阀由两部分组成:电动执行器或气动执行器和关闭阀,其关闭部分是阀体。阀体通过绕阀体中心线旋转而打开和关闭。闸阀主要用于阻塞,分配和更改管道中介质的流动方向。两件式球阀和三件式球阀是近年来被广泛使用的新型阀门。

电动截止阀的优点

1、结构简单,制造和维护更方便。

2、工作时间短,开闭时间短。

3、密封性好,密封表面之间的摩擦小,寿命长。

4、截止阀阀体的结构包括直通,直通和直角。

5、在开闭过程中,密封面的摩擦力比闸阀的摩擦力小,且耐磨。

6、通常,只有一个密封表面,这使得出色的制造技术和易于维护成为可能。

7、电动执行器易于操作。

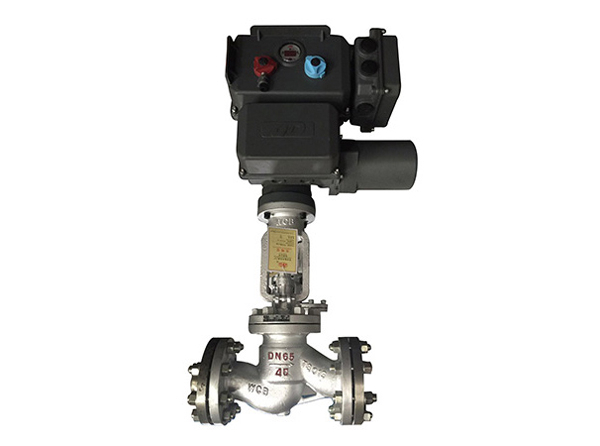

电动截止阀

电动截止阀如何工作?

电动截止阀之所以受欢迎,是因为在打开和关闭过程中,密封面之间的摩擦较小。它相对耐用,开口高度低,易于制造和维护。适用于低压和高压。电动截止阀的关闭原理是根据电动推力旋转阀杆。盘的密封表面和阀座的密封表面彼此紧密接触,以防止介质流动。电动截止阀在安装时是有方向性的,只允许介质沿一个方向流动。截止阀的结构比闸阀长,流体阻力大,长期运转时密封性弱。

电动截止阀型号编制方法:

截止阀附加代号:W表示波纹管、D表示低温、B表示保温;

1、截止阀类别代号:J表示截止阀;

2、截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;

3、截止阀连接方式:4法兰连接、6焊接;

4、截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;

5、截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;

6、截止阀公称压力:16表示压力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;

7、截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。
