对夹式硬密封蝶阀结构特点

发布日期:[2020-04-20]     点击率:

对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,具有越观越紧的密封功能。具有良好的耐腐蚀性,使用寿命长,该阀拥有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

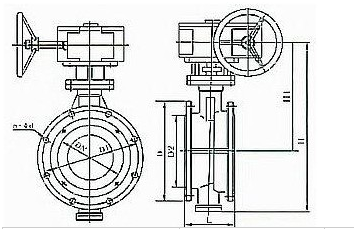

对夹式硬密封蝶阀结构图

对夹式硬密封蝶阀结构图

对夹式硬密封蝶阀特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

 对夹式硬密封蝶阀主要零部件材料

 阀体:WCB、合金钢、不锈钢、QT450-10

 蝶板:WCB、合金钢、不锈钢、QT450-10

 阀轴:2Cr13不锈钢、合金钢

 密封圈:不锈钢圈

 填料:柔性石墨

那么,软密封蝶阀和硬密封蝶阀又有什么区别呢?

硬密封蝶阀蝶阀硬密封是指:密封副的两侧均是金属材料或较硬的其它材料。这种密封的密封性能较差,但耐高温,抗磨损,机械性能好。如:钢+钢;钢+铜;钢+石墨;钢+合金钢。这里的钢也可能是铸铁、铸钢、合金钢也可能是堆焊、喷涂的合金。

软密封蝶阀

软密封蝶阀蝶阀软密封是指:密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料。这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟聚乙烯等。软密封座采用具有一定强度、硬度和耐温性能的非金属材料制作密封,性能好可以作到零泄漏,但寿命和对温度的适应性比较差。硬密封采用金属制作,密封性能相对比较差。尽管有制造商宣称可以作到零泄漏。软密封对一部分有腐蚀性的物料是不能满足工艺要求的。硬密封可以解决,这两种密封可以相互补充。就密封性而言软密封相对较好,但是现在硬密封的密封性也能够满足相应的要求。软密封的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。硬密封使用寿命长,但是密封性相对比软密封差。

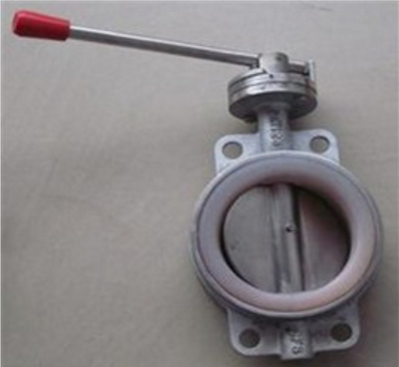

软密封蝶阀

在结构上的区别主要有以下几点:

1、结构上的区别:软密封蝶阀多为中线型,硬密封多为单偏心、双偏心、三 偏心蝶阀 。

2、耐温性:软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、压力:软密封低压-常压,硬密封还可以使用于中高压等工况 。

4、密封性能:软密封和三偏心硬密封蝶阀密封性能比较好三偏心蝶阀在高 压高温环境下可以保持良好的密封。

鉴于以上特点,软密封蝶阀适用于通风除尘管路的双向启闭及调节,水处理、 轻工、石油、化工等行业。硬密封蝶阀多用于供热、供气、及煤气、油品、酸碱 等环境。

随着蝶阀的广泛使用,其安装方便、维修方便、结构简单的特点愈发明显。电动软密封蝶阀、气动软密封蝶阀、硬密封蝶阀等在越来越多的场合开始取代电 动闸阀、截止阀等。
