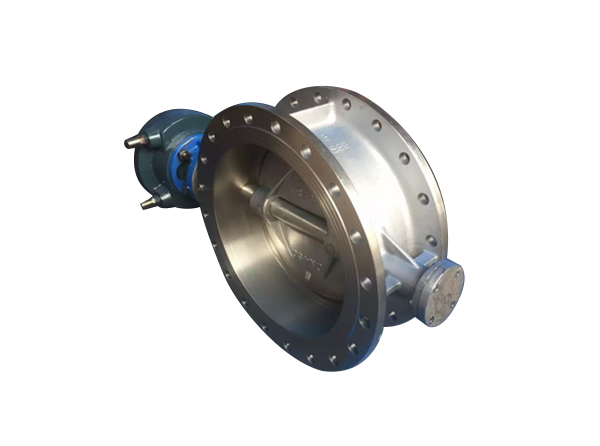

电动法兰式多层次硬密封蝶阀

电动法兰式不锈钢多层次硬密封蝶阀系列,系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97(金属硬密封蝶阀)、FB/T13927—92(通用阀门压力试验)标准及阀门其它相关标准的规定,结合国内外先Jin技术,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,适用于介质温度≤65的冶金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量之用,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。

产品详情

电动法兰式不锈钢多层次硬密封蝶阀产品特点

1、多层次金属硬密封蝶采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用


电动法兰式不锈钢多层次硬密封蝶阀执行标准

设计规范:GB/T 12238

结构长度:GB/T 12221

法兰连接:GB/T 9113

试验与检验:GB/T 13927

产品标识:GB/T 12220


电动法兰式不锈钢多层次硬密封蝶阀性能参数

型号

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

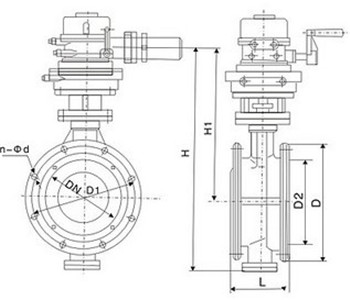

电动法兰式不锈钢多层次硬密封蝶阀结构图

法兰蝶阀,硬密封蝶阀
