D343H硬密封蝶阀

D343H硬密封蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有Xiao地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。D43H、D343H 型金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

点击查看对夹式硬密封蝶阀结构特点

产品详情

D343H硬密封蝶阀优点

1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

D343H硬密封蝶阀性能参数

型号

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

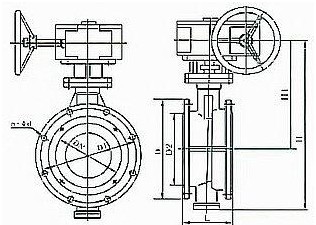

Dt3/6/43H-40C.P.R.V系列法兰式弹性金属d343h硬密封蝶阀主要外形和连接尺寸

D343H硬密封蝶阀

公称通径

结构长度
(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

L

H

Dt343H

Dt643H

Dt943H

PN4.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200




530

250

255

165

125

4-18

65

2 1/2

112

170

115

370

180

200

625

355

92

550

250

255

185

145

8-18

80

3

114

180

120

380

180

200

625

355

92

565

250

255

200

160

8-18

100

4

127

190

138

420

180

200

645

355

92

600

250

255

235

190

8-22

125

5

140

200

164

460

180

200

675

550

138

640

250

255

270

220

8-26

150

6

140

210

175

555

270

280

715

550

138

705

300

315

300

250

8-26

200

8

152

230

208

605

270

280

800

550

138

775

300

315

375

320

12-30

250

10

165

250

243

680

270

280

850

550

138

945

300

315

450

385

12-33

300

12

178

270

283

800

380

420

925

450

220

1070

300

315

515

450

16-33

350

14

190

290

310

830

380

420

1035

450

220

1140

300

315

580

510

16-36

400

6

216

310

350

915

450

470

1070

650

280

1210

300

315

660

585

16-39

450

8

222

330

380

960

480

490

1190

650

280

1335

575

714

685

610

20-39

500

20

229

350

410

1020

480

490




1415

575

714

755

670
