  • 法兰对夹软密封蝶阀

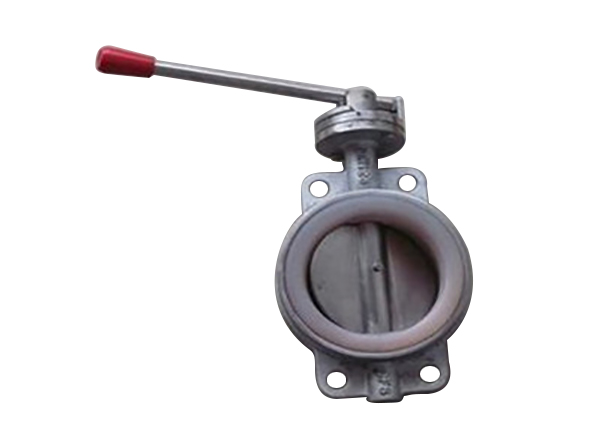

法兰对夹软密封蝶阀

法兰对夹软密封蝶阀产品系列名称:手动不锈钢蝶阀, 手动铸钢蝶阀, 手动碳钢蝶阀, 手动铸铁蝶阀D71X-10,手动法兰蝶阀D41X-10,手动对夹式蝶阀D71X-16C,手动三偏心蝶阀,手动双偏心蝶阀,手动中线式蝶阀,手动单偏心蝶阀,手动不锈钢法兰蝶阀D41X-2.5P, 手动中线式法兰蝶阀D41X-2.5C, 手动不锈钢对夹式蝶阀D71X-2.5P, 手动铸钢对夹式蝶阀D71X-2.5C等。法兰对夹软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品详情

法兰对夹软密封蝶阀主要特点:

1、 设计新颖、合理、结构独特,重量轻,启闭迅速。

2、 操力矩小,操作方便,省力灵巧。

3、 可以任何位置安装、维修方便。

4、 密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、 密封材料耐老化、耐腐蚀,使用寿命长等特点。


法兰对夹软密封蝶阀主要技术参数

公称通径

DN(mm) 50-2000

公称压力

PN(Mpa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

Ps(Mpa)

密封试验

0.66

1.1

1.76

适用介质

空气、水、污水、蒸气、煤气、油品等

驱动形式

手动、蜗杆蜗轮传动、气动、电动


法兰对夹软密封蝶阀主要零件的材质


零件名称

材料

阀体

灰铸铁、球墨铸铁人、铸钢、合金钢、不锈钢

蝶板

球墨铸铁、铸钢、不锈钢、铜及特殊材料

密封圈

氯丁橡胶、丁睛橡胶、乙丙橡胶、硅橡胶、氟橡胶及各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨

法兰对夹软密封蝶阀
