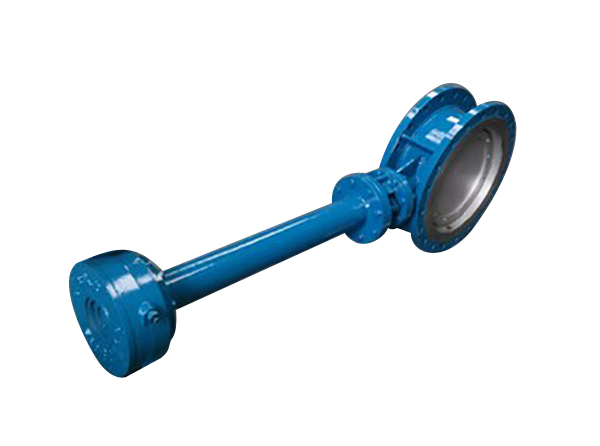

加长杆硬密封蝶阀

加长杆硬密封蝶阀D343H蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。D343H蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

产品详情

加长杆硬密封蝶阀特点

1、开启力矩小,灵活方便,省力节能;

2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏;

3、D343H蜗轮法兰多层次硬密封蝶阀损、使用寿命长等。

加长杆硬密封蝶阀标准

设计规范

GB/T 12238

结构长度

GB/T 12221

法兰连接

GB/T 9113

试验与检验

GB/T 13927

产品标识

GB/T 12220

加长杆硬密封蝶阀性能

公称通径

DN(mm)

50~300

公称压力

PN(MPa)

1.0

1.6

2.5

试验压力

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

适用介质

水、蒸汽、油品、酸类腐蚀性及粉尘颗粒物等;

适用温度

-40℃~600℃

驱动形式

手柄、涡轮、电动、气动、液动

加长杆硬密封蝶阀主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨
