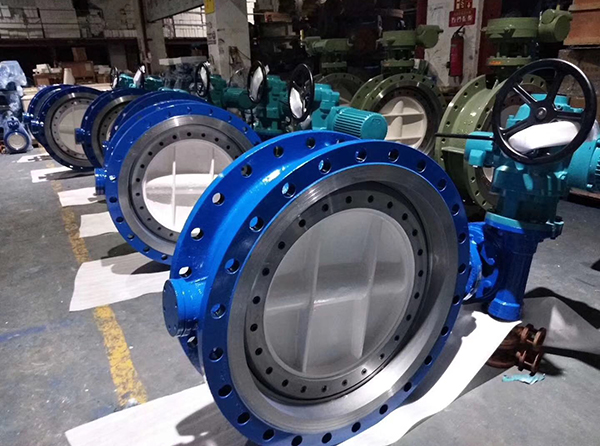

电动三偏心硬密封蝶阀

电动三偏心硬密封蝶阀系我公司Zui新研制的三偏心法兰蝶阀,硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作。主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤为适用自来水管路上作为调节流量设备使用。

产品详情

特点

1、本硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


电动三偏心硬密封蝶阀主要技术参数

公称通经DN(mm)

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


电动三偏心硬密封蝶阀主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨


电动三偏心硬密封蝶阀采用标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92


电动三偏心硬密封蝶阀连接尺寸

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70
