  • 快关蝶阀

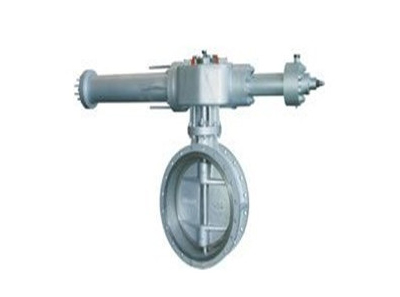

快关蝶阀

KD7T42/3P弹簧式快关蝶阀在煤气余热发电系统和抽气供热式气轮机系统中,作为系统安全保障

产品详情

快关蝶阀产品特点:

1、快速关闭时间可达0.5秒,紧急切断安全可靠。

2、三偏心金属密,封结构启闭轻便灵活,密封零泄露。

3、常温介质可选用双偏心软密封结构,造价低,密封可靠。

4、关阀末端缓冲,有效避免阀门惯性冲击。

5、可以用弹簧实现快关,液可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。


快关蝶阀主要技术参数

公称通经(mm)

400~1600

公称压力(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

工作压力(MPa)

0.6

1.0

1.6


适用介质

水、蒸汽、煤气

适用温度(℃)

软密封:≤80℃;硬密封:≤425℃


快关蝶阀主要零部件材料

零件名称

材料

阀体、蝶板

灰铸铁、球墨铸铁、碳素钢

阀轴

不锈钢

密封圈

不锈钢、NBR

填料

NBR


快关蝶阀执行标准

设计参照

GB/T 12238、JB/T 5299、JB/T 8527

法兰标准

GB/T 17241、GB/T 9113

结构长度标准

GB/T 12221

压力试验

GB/T 13927


KD7T42/3P 弹簧式快关蝶阀主要外形和连接尺寸

DN

P

L

L1

L2

H1

H2

法兰连接尺寸

400

0.6

216

966

1449

320

780

GB/T17241
DB/T9113

1.0

216

966

1449

330

785

1.6

216

966

1449

345

800

450

0.6

222

966

1449

370

805

1.0

222

966

1449

380

810

1.6

222

966

1449

395

835

500

0.6

229

966

1449

400

898

1.0

229

966

1449

410

898

1.6

229

966

1449

425

898

6000

0.6

267

966

1449

440

898

1.0

267

966

1449

460

920

1.6

267

1150

1820

470

1020

700

0.6

292

966

1449

436

950

1.0

292

1150

1820

550

1075

1.6

292

1150

1820

570

1100

800

0.6

318

1150

1820

625

1142

1.0

318

1150

1820

640

1158

1.6

318

1150

1820

660

1183

900

0.6

330

1150

1820

700

1190

1.0

330

1150

1820

710

1210

1.6

330

1150

1820

725

1239

1000

0.6

410

1150

1820

760

1250

1.0

410

1150

1820

770

1275

1.6

410

1360

2180

790

1306

1200

0.6

470

1150

1820

875

1360

1.0

470

1360

2180

890

1385

1.6

470

1360

2180

915

1418

1400

0.6

530

1360

2180

1000

1478

1.0

530

1360

2180

1020

1510

1.6

530

1360

2180

1045

1546

1600

0.6

600

1360

2180

1120

1599

1.0

600

1360

2180

1140

1639

1.6

600

1610

2520

1170

1738
