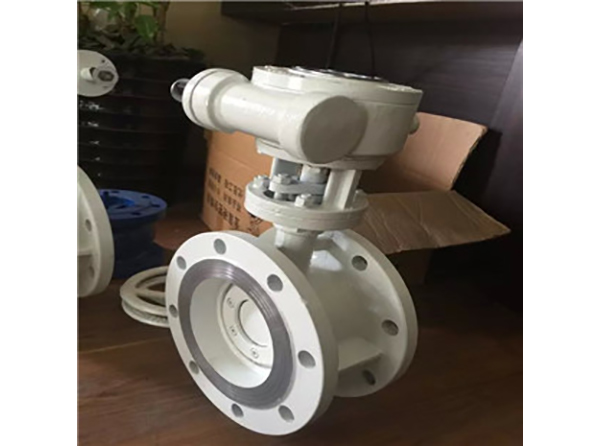

D342X双偏心软密封蝶阀

D342X-10双偏心软密封蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤其适用于自来水管路上,作为调节和截流设备使用。

产品详情

特点


1、结构简单紧凑,重量轻,90°旋转,开关迅速。

2、设计合理,装拆容易,便于维修。

3、采用偏心结构,减少密封圈的磨擦,延长阀门使用寿命。

4、完全密封,泄漏为零。

5、更换阀板密封圈、O型圈、蝶板、转轴等材质,可适用多种介质和不同温度。



二、主要零部件材料



名称

国标

美标ASTM

英标BS

阀体

HT200

A126 ClassB

B1452-20

阀板

QT500

A536 65-45-12

BS2789-65

转轴

2Cr13

420

Bs970

转套

ZCuZn38Mn3Pb2

B36

Bs1400

阀板密封圈

丁腈橡胶

D2000 Aa6014

Bs2494 Buua-N

阀体钢环

0Cr18Ni9

S32100

BS321S12



三、D342X-10双偏心软密封蝶阀性能规范


公称通径 DN

100~11200

100~1200

mm

公称压力 PN

1.0

1.6

MPa

试验压力

密封

1.5

2.4

MPa

壳体

1.1

1.76

MPa

适用温度(℃)

-10℃~120℃

适用介质

淡水、污水、空气等

称通径
DN(mm)

手动装置

尺寸(mm)

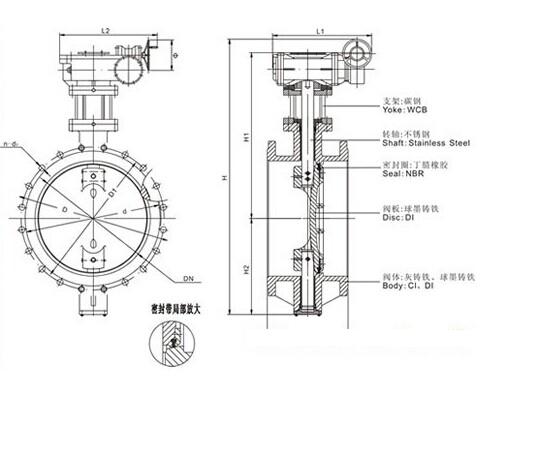

D

D1

d

b

f

短结构

长结构

H

H1

H2

L

L1

L2

L3

L4

L5

h

m


n-do

4-M

n-do

短结构

长结构


100

3D-15

220

180

158

24

3

-

-

8-175

446

234

122

-

190

64

48

121

180

-

-

180


150

3D-20

285

240

21 2

26

3

-

-

8-22

521 5

279

153

-

210

74

58

128

194

-

-

180


200

3D-50

340

295

268

28

3

4-22

M20

8-22

690

349

216

89

230

80

70

163

241

250

250

3D-120

390

350

320

28

4

8-22

M20

12-22

800

406

219

114

250

98

95

193

291

350

300

3D-30/250

450

400

370

28

4

8-22

M20

12-22

959

542

267

114

270

449

178

254

104

473

300

350

3D-30/250

505

460

430

30

4

12-22

M20

16-26

1048

583

315

127

290

449

178

254

104

473

300

400

3D-30/250

565

515

482

30

4

12-26

M24

16-26

1120

620

350

140

310

449

178

254

104

473

300

450

3D-30/250

615

565

532

34

4

16-26

M24

20-26

1190

667

373

152

330

449

178

254

104

473

300

500

3D-30/400

670

620

585

34

5

16-26

M24

20-26

1280

702

428

152

350

486

196

254

130

528

300

600

3D-60/800

780

725

685

35

5

16-30

M27

20-30

1409

759

450

178

390

627

244

245

162

596

345

400


700

3D-60/800

895

840

800

40

5

20-30

M27

24-30

1613

885

528

229

430

627

244

245

162

596

390

400


800

3D-120/1500

1015

950

905

44

5

20-33

M30

24-33

1736

1013

573

241

470

635

270

295

196

711

430

300


900

3D-120/500

1115

1050

1005

44

5

24-33

M30

28-33

1860

1071

639

241

510

635

270

295

196

711

470

300


1000

3D-1 20/2500

1230

1160

1110

50

5

24-36

M33

28-36

2107

1234

723

300

550

955

455

296

295

807

520

300


1200

3D-1 20/2500

1455

1380

1330

52

5

28-39

M36

32-39

2326

1343

833

350

630

955

455

296

295

807

620

300
