多层次硬密封蝶阀结构是怎样的

发布日期:[2021-04-19]     点击率:

多层次硬密封蝶阀采用三重偏心密封结构,在阀座和蝶板上几乎没有磨损,可实现更紧密的密封。软密封蝶阀(密封面上的丁丁橡胶,乙丙阀座,四氟乙烯;

硬密封蝶阀阀体材料:铸铁,球墨铸铁,铸钢,不锈钢;

硬密封蝶阀蝶板是由铸铁,球墨铸铁,铸铁,不锈钢,青铜,DIN1.4469/1.4529,Hasteloy,双不锈钢2507等制成。

硬密封蝶阀的连接方法包括圆片式,法兰式,焊接式,

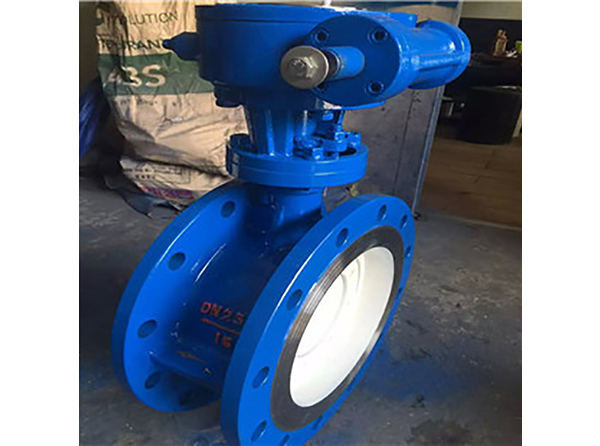

多层次硬密封蝶阀

多层次硬密封蝶阀结构

软硬层压金属密封结构:蝶板密封环采用软层压不锈钢板和柔性石墨板的密封表面,具有金属硬密封和弹性的两个优点。

双向密封:由于密封表面的锥角小于密封材料的摩擦角,因此蝶形板立即密封,

双向密封:蝶形板可立即密封。

防火结构:全金属结构本身是防火的

阀体密封表面:采用表面硬化的硬质合金或不锈钢提供高强度,密封表面的硬度和耐磨性,可以连续打开和关闭60,000次。

密封:将密封圈固定在蝶板上易于安装,调节和更换的压力板阀的顶部和底部阀杆配有轴套,以防止磨损和粘连并延长使用寿命。
