多层次硬密封蝶阀结构及硬密封蝶阀的能特征

发布日期:[2021-05-09]     点击率:

多层次硬密封蝶阀采用三重偏心密封结构,在阀座和蝶板上几乎没有磨损,可实现更紧密的密封。软密封蝶阀丁金橡胶,乙烯丙烯阀座,密封表面上的四氟乙烯,阀体材料:铸铁,球墨铸铁,铸钢,不锈钢,蝶板材料:铸铁,球墨铸铁,铸钢,不锈钢,青铜,DIN1.4469/1.4529,Hasteloy,双相不锈钢2507等。硬密封蝶阀阀体由铸钢,不锈钢制成,压力为1.0-6.4Mpa,连接方法为对夹式,法兰式,焊接类型等。

多层次硬密封蝶阀结构如下:

软硬叠层金属密封结构:蝶板密封圈采用软硬叠层不锈钢板和柔性石墨板密封面,金属硬密封和弹性密封2具有一个优点,在低温和高温条件下均具有出色的密封性能。

双向密封:由于密封表面的锥角小于密封材料的摩擦角,因此蝶形板一到达密封位置就自动锁定,并可以承受一定的倒置压力作用。

防火结构:全金属结构本身是防火的。

阀门密封表面:采用表面硬化的硬质合金或不锈钢,可增强密封表面的强度,硬度和耐磨性,并且可以连续打开和关闭60,000次以上。

密封圈:密封圈通过压力板固定在蝶板上,易于安装,调节和更换。阀杆的上部和下部配有轴套,以防止磨损和粘附并延长其使用寿命。

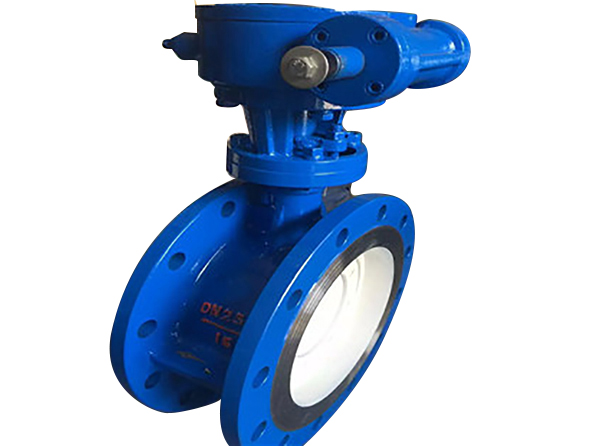

多层次硬密封蝶阀

多层次硬密封蝶阀的主要性能特征

1、独特的结构,体积小,重量轻,操作灵活,省力,方便;

2、可靠的密封,气密性和无泄漏;

3、最佳线性可调的流量特性;

4、采用三偏心原理,密封表面几乎为零磨损,延长了阀的使用寿命;

5、应用范围广。示例:可用于水,蒸汽,油,空气,天然气和其他介质。

6、适用于温度和压力低于6.4MPa的各种中型管道,耐腐蚀等。

多层次硬密封蝶阀主要连接及外形尺寸

公称通径DN结构长度L外形尺寸(参考值)连接(标准值)参考
重量Dt343H
HDd643HPN1.6MPaPN2.5MPa
mminchH2A2B2DD1z- dDD1z- d
502108150112625245721651254-181651254-1819
655/2112170115625245721851454-181851458-1822
803114180120645245722001608-182001608-1825
1004127190138675355922201808-182351908-2228
1255140200164715355922502108-182702208-2643
1506140210175800355922852408-223002508-2650
200815223020085025017034029512-2236031012-2664
2501016525024392525017040535512-2642537012-3099
30012178270250103545022046041012-2648543016-30130
35014190290280107045022052047016-2655549016-33188
40016216310305119045022058052516-3062055016-36270
45018222330350125065028064058520-3067060020-36350
50020229350380129065028071565020-3373066020-36375
60024267390445145585038084077020-3684577020-39560
70028292430480158585038091084024-3696087524-42610
8003231847053017001250380102595024-39108599024-48880
90036330510580186512503801125105028-391185109028-481100
100040410550650201512503801255117028-421320121028-561600
120048470630760225012503801485139032-481530142032-562150
140056530710850


1685159036-481755164036-603200
1600646007901030


1930182040-551975186040-605000
1800726708701230


2130202044-552195207044-686900
2000807609501350


2345223048-602425230048-689100
