法兰式全焊接球阀结构与设计特点

发布日期:[2021-07-20]     点击率:

法兰式全焊接球阀可以焊接到单个零件上,另一端通过法兰连接。全焊接球阀的原因是在管道中安装另一个阀门后,不能直接安装全焊接球阀。法兰端可与其他阀门和管道法兰连接,另一端可焊接连接,便于法兰端阀门的更换。

法兰式全焊接球阀结构与设计:

法兰式全焊接球阀是根据API6D的耐火性和静水压力设计和制造的。阀杆根据用户要求加长,球体及阀体其他金属件均采用优质材料锻造,保证球阀的质量和强度。球体由填料函或支撑板固定。填料函或支撑板固定球可以消除介质作用在球上的力引起的阀杆弯矩,因此阀杆只能承受扭矩。此外,低摩擦特氟勒复合轴承固定在球周围。阀门运行平稳,开关力矩小,操作方便。密封采用独特的两层软密封和金属密封,三重形成密封。保证可靠密封和安全使用。使用寿命长,免维护。

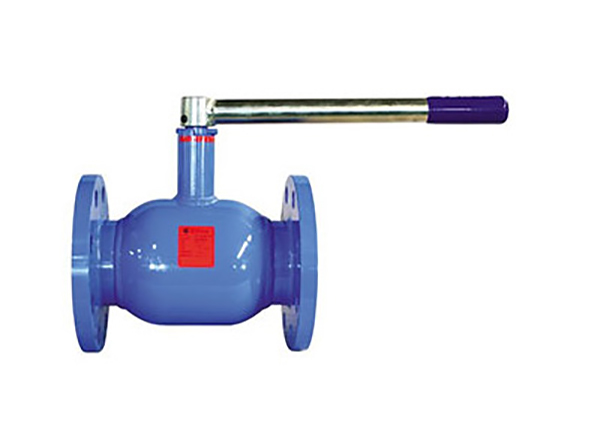

法兰式全焊接球阀

法兰式全焊接球阀技术特点:

1、阀体结构为单法兰单焊,无外漏。

2、阀座由聚四氟乙烯密封圈和弹簧组成,对压力和温度变化的适应能力强,在使用范围内不泄漏。

3、阀杆防漏结构,阀杆底部有一个聚四氟乙烯自密封垫圈和O型圈,顶部有两个O型圈和两个聚四氟乙烯垫圈。确保没有泄漏。

5、阀体重量轻,保温性好。

6、法兰式全焊接球阀可根据管法兰直径选用,并可根据结构和设计要求调整阀体长度和阀杆高度。

7、球体的加工精度非常准确,操作方便,无干扰。

8、连接方式有焊接和法兰两种。

9、操作方法:手柄、齿轮(垂直/水平)

10、阀门正常使用时,保修期为10年。
