气动闸阀的工作原理、应用和特点

发布日期:[2020-10-17]     点击率:

气动闸阀配备有气动执行器,该气动执行器由压缩空气驱动以控制闸阀,阀芯与楔形结构平行构造,用于紧急关闭和排放气体和液体管道。

气动闸阀的工作原理:使用气源操作闸阀时,必须将手动装置的小手柄移至气动位置,以打开打开/关闭螺母和螺杆。当从气缸的上部管道引入压缩空气时,它将压缩气缸中的活塞和活塞杆并将其笔直向下移动,将活塞杆连接到阀杆,并向下推动阀杆以关闭阀。当压缩空气从下管进入时,气体向上推动气缸中的活塞和活塞杆。同时,阀杆被驱动并向上移动,打开阀。如果没有空气源,则可以使用螺杆和打开/关闭螺母打开和关闭阀门。首先,将气缸的上,下进气管置于排气状态,将手动部件的小手柄置于手动位置,并将打开/关闭螺母和螺钉置于手动位置。此时,在正常啮合状态下,转动手动部件的大手柄并顺时针旋转以关闭阀门,然后逆时针旋转以打开阀门。

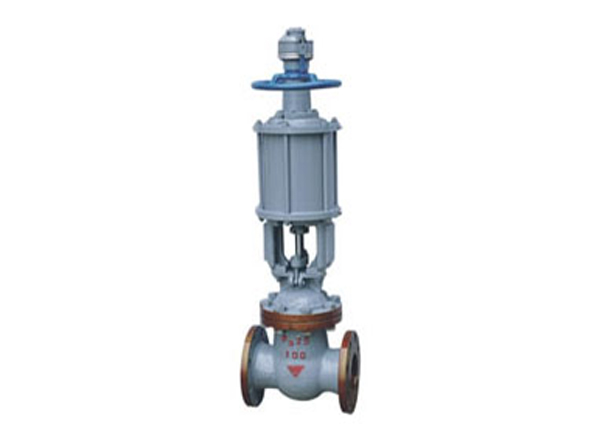

气动闸阀

气动闸阀的应用和特点

用法:借助垂直旋转结构,可以与阀门定位器结合实现比例调节。V形阀芯具有较大的额定流量系数,是进行各种调节的理想选择。调节比大,密封效果好,调节性能零敏感,体积小,可垂直安装。适用于控制气体,蒸汽,液体和其他介质。

特点:直角旋转结构,由V型阀体,气动执行器和定位器等配件组成,具有独特的流量特性,几乎等于百分比比,启动扭矩小,并且非常出色。采用双轴承结构。极好的灵敏度,感应速度,超强的剪切能力。

气动闸阀结构:气动闸阀主要是左右阀体,阀盖,闸板,阀杆,密封圈,双缸及其活塞,活塞杆,挡板和缓冲机构,手动机构,气动手册由组成。转炉和阀盖包装装置由零件组成,气缸的作用完成了阀的打开和关闭。
