全焊接球阀厂家带你了解焊接球阀型号规格、结构

发布日期:[2020-05-22]     点击率:

全焊接球阀在各个领域使用都非常广泛,其良好的品质和高性能的稳定性是普通铸钢球阀所无法达到的,全焊接球阀使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀厂家采用API6D、API608、GB122237、ISO14313等标准研制开发生产,具有结构紧凑、美观大方、质量可靠。

全焊接球阀

1 、阀体结构整体式焊接,不会有外部泄漏现象。

2 、阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强,在使用范围内不会产生任何泄漏。

3 、阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈,上面有2个O型密封圈、两个PTFE密封垫组成,确保无泄露。

4 、阀体材料与管道材质相同,不会出现应力不匀,也不会由于地震及车辆经过地面时而挤压变形。

5 、阀体轻且易于保温。

6 、直埋式球阀可以直接埋于地下,不用建高大阀门井,只需地面上设置小型浅井,大大节省施工费用及工程时间。

7 、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。

8 、球体的加工精度非常精密操作轻便,无不良干涉。

10 、有焊接和法兰两种连接方式。

11 、操作方式:手柄,齿轮(垂直/水平)

12 、在阀门正常操作使用的情况下,质保期20年。

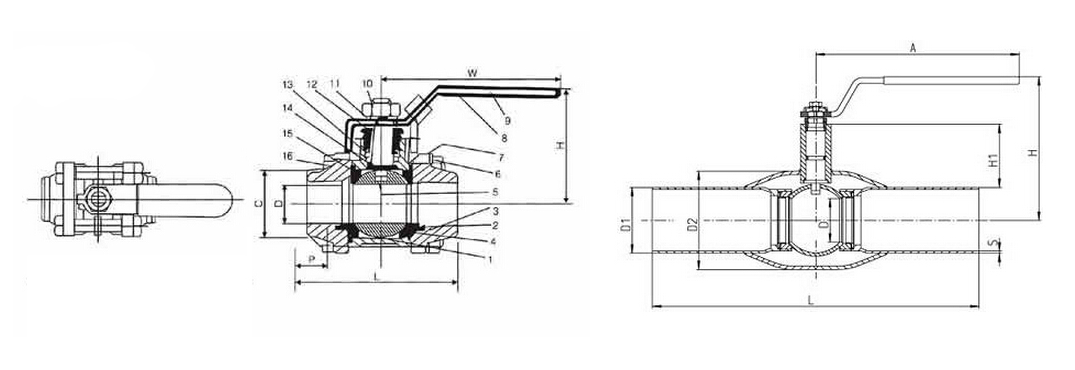

焊接球阀结构图:

焊接球阀结构图

焊接球阀型号


高压焊接球阀
焊接球阀型号:Q61N
口径:DN10-100
压力:16-32.0Mpa
材质:不锈钢304

全焊接球阀
焊接球阀型号:Q61F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

一体式全焊接球阀
焊接球阀型号:Q61F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

直埋式全焊接球阀
焊接球阀型号:Q61F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

整体式全焊接球阀
焊接球阀型号:Q61F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

埋地式全焊接球阀
焊接球阀型号:Q61F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

蜗轮全焊接球阀
焊接球阀型号:Q361F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

蜗轮加长杆全焊接球阀
焊接球阀型号:Q361F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

缩径涡轮焊接球阀
焊接球阀型号:Q361F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

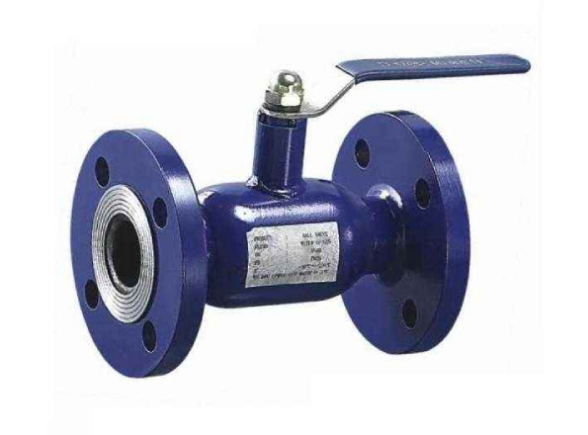

法兰全焊接球阀
焊接球阀型号:Q41F
口径:DN15-1200
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

塑料承插焊接球阀
焊接球阀型号:Q61F
口径:DN15-50
压力:0.6~1.6Mpa
材质:塑料

大口径埋地焊接球阀
焊接球阀型号:MQ367F
口径:DN50-600
压力:0.6~6.4Mpa
材质:铸钢、不锈钢等

锻钢低温焊接球阀
焊接球阀型号:DQ61Y
口径:DN15-50
压力:0.6~32.0Mpa
材质:铸钢、不锈钢等
