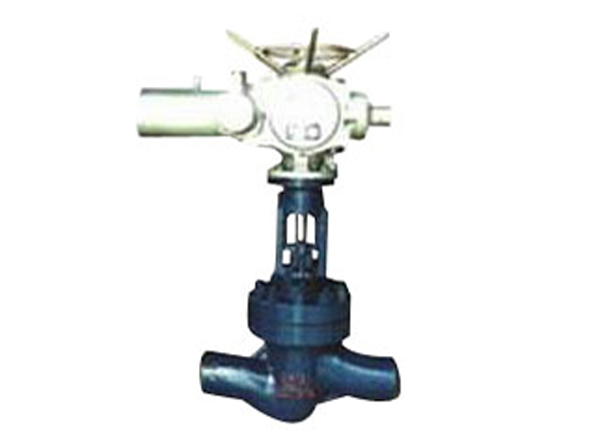

J961H电动焊接截止阀

焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上,具有耐高温、耐高压的特点。

焊接截止阀,具有结构简单,制造和维修比较方便。工作行程小,启闭时间短。密封性好,密封面间磨擦力小,寿命较长等特点。

焊接截止阀选用原则

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50㎜的管路上,宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150㎜的管路上。

焊接截止阀应用范围

使用产品的用户涉及石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、楼宇、机械设备配套等领域。

产品详情

J961H电动焊接截止阀产品详情:

法兰截止阀执行标准

设计与制造 结构长度 浩兰尺寸 压力一 温鹰 试验一检验
GB12235GB12221GB9113 JB79GB9131GB/T13927 JB/T9092

法兰截止阀压力试验

公称压力 1.62.54.06.410.016.0
强度试验 2.43.86.09.615.024.0
水密封试验 1.82.84.47.411.018.0
上密封试验 1.82.84.47.0411.018.0
气密封试验 0.4-0.7

法兰截止阀主要零件材料及性能

体盖扳 阀杆 密封面 垫片(环)填料 工作温度℃ 适用介质
WCB2Cr1313Cr
STL
本体材料
尼龙
增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
柔性石墨
增强柔性石墨
SFB-260
SFP-260
≤425 水、蒸汽、油品
WC138CrMoAI
25Cr2MoV
≤450
WC6≤540
WC9≤570
ZGCr5Mo≤540
ZG1Cr18Ni9Ti1Cr18Ni9Ti≤200硝酸类
ZGCr18Ni12Mo2Ti1C18Ni12Mo2Ti≤200醋酸类
