  • J41H-16C-DLV50手动截止阀

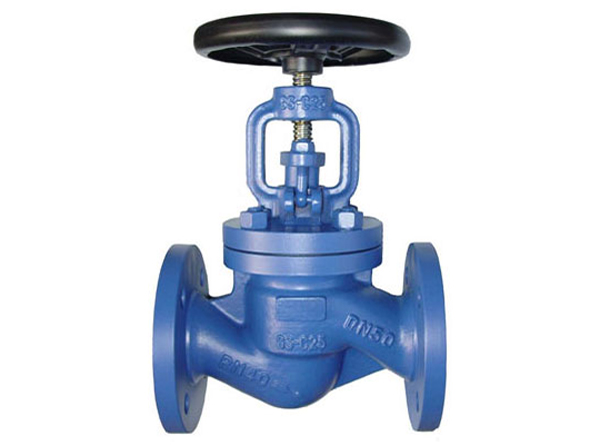

J41H-16C-DLV50手动截止阀

手动截止阀的阀杆轴线与阀座密封面垂直。使得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。

工作原理:截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

全焊接球阀厂家为您推荐:全焊接球阀涡轮蝶阀硬密封蝶阀法兰蝶阀

产品详情

手动截止阀产品特点

1、结构比闸阀简单,制造与维修都较方便。

2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

4、启闭力矩大、启闭较费力,启闭时间校长。

5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

6、介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

7、全开时阀瓣经常受冲蚀。

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有很好的切断动作,使得这种阀门十分适合作为介质的切断或调节及节流使用。

手动截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有可靠的切断动作,合得这种阀门非常适合作为介质的切断或调节及节流使用。

手动截止阀选用原则

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经小于等于50毫米的管路上,宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16兆帕或PN320 公称压力32兆帕 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150毫米的管路上。 明显的优点是: 在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
