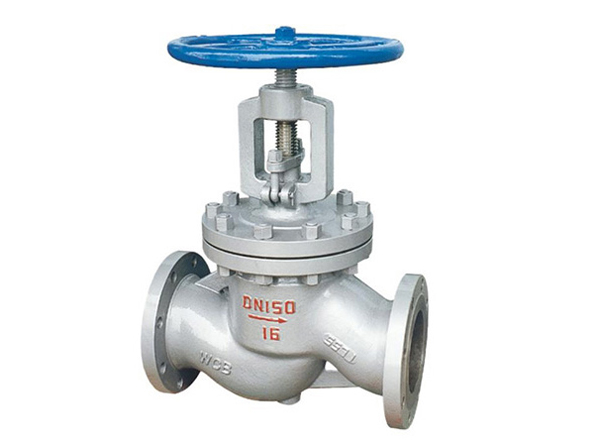

国标截止阀

国标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。


产品详情

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力z大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

操作原理

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到z高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用。

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好。

主要零件材料

零 件 名 称

材 料

阀 体 阀 盖

碳 素 钢 WCB

阀 杆

铬 不 锈 钢 Cr13

阀 瓣

25# 密 封 面 尼 龙 1010

阀 杆 螺 母

青 铜

填 料

增强聚四氟乙烯成形

垫 片

XB450

手 轮

球 墨 铸 铁

国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。
