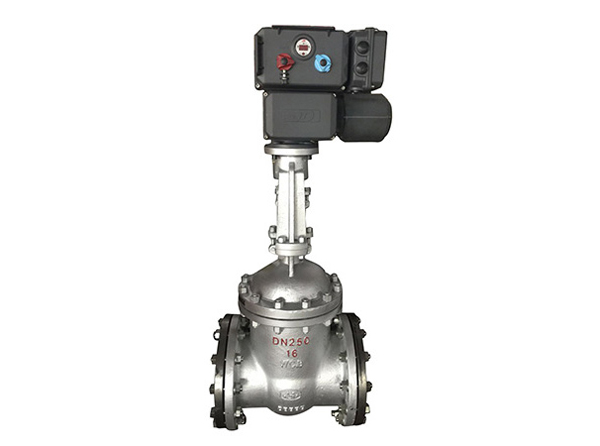

电动闸阀

电动闸阀结构特点

①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,值得信赖!使用安全可靠。

②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封。同时此结构维修方便,节约费用,阀瓣互换性较好。

③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。

④阀杆用渗氮钢制成,表面氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。

⑦阀门可安装在管道的任何位置,同时根据介质和介质的温度选择碳钢或合金钢阀门。

⑧初次安装和调试时,必须手动把阀门开到约一半的位置,以免电机相序接反导致阀门或电装损坏。


产品详情

电动闸阀由阀杆、阀体、阀盖、闸板、驱动及另外零件(紧固件、阀杆螺母、密封填料)组成,电动闸阀阀杆按流动内容分为明杆(起落轴)和暗杆(扭转轴),闸阀是以而分为明杆闸阀和暗杆闸阀两种。

1、明杆闸阀。手轮(或另外驱动)静止在阀杆螺母上,当手轮(或另外驱动)迁移转变发动阀杆螺母扭转时,阀杆作凹凸移动,从而发动闸阀作起落流动而启闭管路。

明杆闸阀封闭时,阀杆从手轮上方伸出,大概直接显示电动闸阀的封闭水平。阀杆梯形罗纹在阀杆上的上半部,不予介质直接构兵,不受介质腐化,并且光滑方面。是以,它实用于腐化性介质、污浊介质和高温蒸汽介质的电动闸阀上。阀的启闭水平大概从罗纹直接看出,便于独霸也是其长处之一。短处是,因为罗纹外漏,容易黏上空气中的尘土,加速罗纹磨损,故应只管即便安放于室内。虽然是这样,垄断还是较为普遍。

2、暗杆闸阀。手轮(或另外驱动)静止在阀杆上,阀杆罗纹静止在闸板顶部,当手轮(或另外驱动)迁移转变时,电动闸阀罗纹发动闸板作起落流动。阀杆只能做扭转流动。长处是,封闭时阀杆不举高,所需安放空间较小。故它常作为大通道闸阀,或安放空间受限定的场合。因为阀杆不做起落流动,不能像明杆闸阀那样,经由阀杆伸出长度来显示封闭水平,是以,应装设开度指挥器。
