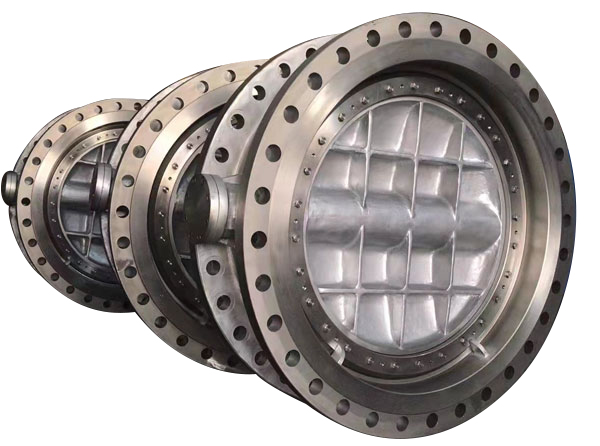

传动涡轮不锈钢蝶阀

传动涡轮不锈钢蝶阀有电动对夹蝶阀气动法兰蝶阀,对夹式气动蝶阀,气动对夹式蝶阀,电动三偏心蝶阀,气动三偏心蝶阀,它们均为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动等

产品详情

传动涡轮蝶阀特点

1、蝶板密封为硬软多层,具有硬软密封双重密封优点,无论在低温还是在高温工况下,具有优良的密封性能。

2、采用三偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封性能,达到零的泄漏。

3、启闭力矩小、操作灵活、活力节能,使用寿命长。

4、耐高温、耐高压、耐腐蚀适用范围广。

5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点,密封性能可靠,适用范围广,使用寿命更长。

传动涡轮蝶阀标准

设计规范

GB/T 12238

结构长度

GB/T 12221

法兰连接

GB/T 9113

试验与检验

GB/T 13927

产品标识

GB/T 12220

传动涡轮蝶阀性能:

公称通径

DN(mm)

50~300

公称压力

PN(MPa)

1.0

1.6

2.5

试验压力

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

适用介质

水、蒸汽、油品、酸类腐蚀性及粉尘颗粒物等;

适用温度

-40℃~600℃

驱动形式

手柄、涡轮、电动、气动、液动

传动涡轮蝶阀主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

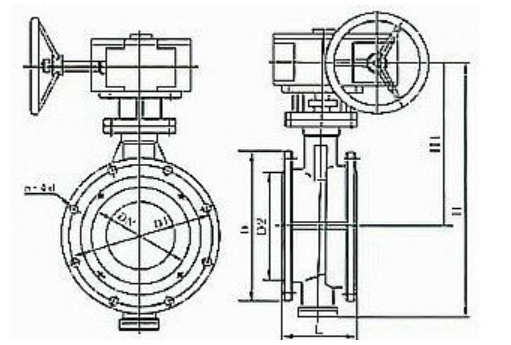

涡轮传动蝶阀D343H-2.5C/6C/10C连接尺寸 (mm)

涡轮蝶阀


通径

主要尺寸

O.25MPa

0.6MPa

1.OM Pa

mm

inch

L

H

H 1

D

D 1

Z-φd

b×f

D

D1

Z-φd

b×f

D

D1

Z-φ d

b×f

50

2

108

75

200

140

11O

4-φ14

16×3

140

110

4-φ14

16×3

165

125

4-φ18

20×3

65

21/2

112

93

210

160

130

4-φ14

16×3

160

130

4-φ14

16×3

185

145

4-φ18

20×3

80

3

114

98

226

190

150

4-φ18

18×3

190

150

4-φ18

18×3

200

160

8-φ18

20×3

100

4

127

130

250

210

170

4-φ18

18×3

210

170

4-φ18

18×3

220

180

8-φ18

22×3

125

5

140

165

295

240

200

8-φ18

20×3

240

200

8-φ18

20×3

250

210

8-φ18

22×3

150

6

140

175

315

260

225

8-φ18

20×3

265

225

8-φ18

20×3

285

240

8-φ22

24×3

200

8

152

220

380

320

280

8-φ18

22×3

320

280

8-φ18

22×3

340

295

8-φ22

24×3

250

10

165

250

405

375

335

12-φ18

24×3

375

335

12-φ18

24×3

395

350

12-φ22

26×3

300

12

178

300

480

440

395

12-φ22

24×4

440

395

12-φ22

24×4

445

400

12-φ22

26×4

350

14

190

330

545

490

445

12-φ22

24×4

490

445

12-φ22

24×4

505

460

16-φ22

26×4

400

16

216

360

550

540

495

16-φ22

24×4

540

495

16-φ22

24×4

565

515

16-φ26

26×4

450

18

222

380

620

595

550

16-φ22

24×4

595

550

16-φ22

24×4

615

565

20-φ26

28×4

500

20

229

410

680

645

600

20-φ22

26×4

645

600

20-φ22

26×4

670

620

20-φ26

28×4

600

24

267

460

750

755

705

20-φ26

26×5

755

705

20-φ26

26×5

780

725

20-φ30

30×4

700

28

292

530

820

860

810

24-φ26

26×5

860

810

24-φ26

26×5

895

840

24-φ30

30×5

800

32

318

610

91O

975

920

24-φ30

26×5

975

920

24-φ30

26×5

1015

950

24-φ33

32×5

900

36

330

640

930

1075

1020

24-φ30

26×5

1075

1020

24-φ30

26×5

1115

1050

28-φ33

34×5

1000

40

410

720

980

1175

1120

28-φ30

26×5

1175

1120

28-φ30

26×5

1230

1160

28-φ36

34×5

1200

48

470

820

1220

1375

1320

32-φ30

26×5

1405

1340

32-φ33

28×5

1455

1380

32-φ39

38×5

1400

56

530

930

1310

1575

1520

36-φ30

26×5

1630

1560

36-φ36

32×5

1675

1590

36-φ42

42×5

1600

64

600

80

1460





1830

1760

40-φ36


1915

1820

40-φ48

62×5

1800

72

670

1090

1560





2045

1970

44-φ39


2115

2020

44-φ48


2000

80

760

1190

1670





2265

2 1 80

48-φ42


2325

2230

48-φ48


传动涡轮蝶阀D343H-16C/25C/40C连接尺寸 (mm)

通径

主要尺寸

1.6M Pa

2.5MPa

4.0MPa

mm

inc h

L

H

H 1

D

D 1

Z-φd

b×f

D

D 1

Z-φd

b×f

D

D1

Z-φd

b×f

50

2

108

75

200

165

125

4-φ18

20×3

165

125

4-φ18

20×3

165

125

4-φ18

20×3

65

21/2

112

93

210

185

145

4-φ18

20×3

185

145

8-φ18

22×3

185

145

8-φ18

22×3

80

3

114

98

226

200

160

8-φ18

20×3

200

160

8-φ18

4×3

200

160

8-φ18

24×3

100

4

127

130

250

220

180

8-φ18

22×3

235

190

8-φ22

24×3

235

190

8-φ22

24×3

125

5

140

165

295

250

210

8-φ18

22×3

270

220

8-φ26

26×3

270

220

8-φ26

26×3

150

6

140

175

315

285

240

8-φ22

24×3

300

250

8-φ26

28×3

300

250

8-φ26

28×3

200

8

152

220

380

340

295

12-φ22

24×3

360

310

12-φ26

30×3

375

320

12-φ30

34×3

250

10

165

250

405

405

355

12-φ26

26×3

425

370

12-φ30

32×3

450

385

12-φ33

38×3

300

12

178

300

480

460

410

12-φ26

28×3

485

430

16-φ30

34×4

515

450

12-φ33

42×4

350

14

190

330

545

520

470

16-φ26

30×4

555

490

16-φ33

38×4

580

510

16-φ36

46×4

400

16

216

360

550

580

525

16-φ30

32×4

620

550

16-φ36

40×4

660

585

16-φ39

50×4

450

18

222

380

620

640

585

20-φ30

34×4

670

600、

20-φ36

42×4

685

610

20-φ39

50×4

500

20

229

410

680

715

650

20-φ33

36×4

730

660

20-φ36

44×4

755

670

20-φ42

52×4

600

24

267

460

750

840

770

20-φ36

38×5

845

770

20-φ39

46×5

890

795

20-φ48

60×5

700

28

292

530

820

910

840

24-φ36

38×5

960

875

24-φ42

46×5





800

32

318

61O

910

1025

950

24-φ39

38×5

1085

990

24-φ48

50×5





900

36

330

640

930

1125

1050

28-φ39

40×5

1185

1 090

28-φ48

54×5





1000

40

410

720

980

1255

1170

28-φ42

42×5

1320

1210

28-φ56

58×5





1200

48

470

820

1220

1485

1390

32-φ48

48×5

1530

1420

32-φ56

72×5





1400

56

530

930

1310

1685

1590

36-φ48

60×5

1750

1640

36-φ65

78×5





1600

64

600

980

1460

1930

1820

40-φ56










1800

72

670

1090

1560

2130

2020

44-φ56










2000

80

760

1190

1670

2345

2230

48-φ62
