D341W通风蝶阀

D341H、D341W 型 PN0.5~PN1 通风蝶阀是一种非密闭型蝶阀,在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。作为气体介质调节流量或切断装置。

产品详情

D341W通风蝶阀特点

1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便

2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响

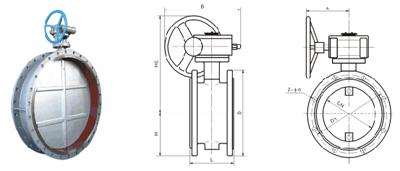

D341W通风蝶阀结构图片

D341W通风蝶阀

D341W通风蝶阀主要外形和连接尺寸

公称通径

主要外形尺寸和连接尺寸

L

D1

D

Z-d

H

H0

A

B

50

108

110

140

4-14

70

215

270

65

65

112

130

160

4-14

80

235

270

65

80

124

150

190

4-18

95

263

270

65

100

127

170

210

4-18

105

283

270

65

125

140

200

240

8-18

120

313

310

65

150

140

225

265

8-18

132.5

338

310

65

200

152

280

320

8-18

160

493

365

90

250

165

335

375

12-18

187.5

550

365

90

300

178

395

440

12-22

220

615

365

90

350

190

445

490

12-22

245

678

365

90

400

216

495

540

16-22

270

727

365

90

450

222

550

595

16-22

297.5

782

365

90

D341W通风蝶阀的安装

1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
