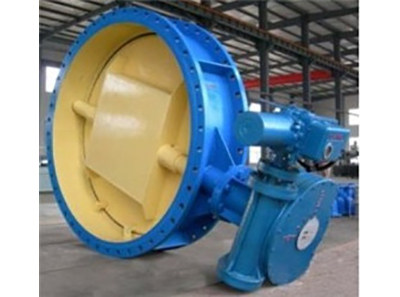

电动煤气蝶阀

电动煤气蝶阀煤气蝶阀作为气体介质调节流量或切断装置。特点之一是采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成结构。紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。煤气蝶阀广泛用于冶金、化工、建材、电站、玻璃、食品、医药、化工、石油、电力、轻纺、造纸、给排水等生产过程中介质温度≤80~120℃公称压力为0.1Mpa的管道上,通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置

产品详情

电动煤气蝶阀主要设计标准

设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000GB/T9115.1-2000JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000JB/T9092-1999


电动煤气蝶阀主要零件材料

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨


电动煤气蝶阀主要性能规范

公称通径DN(mm)

DN501200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.50.7

适用介质

空气、水、污水、蒸气、煤气、油品等
