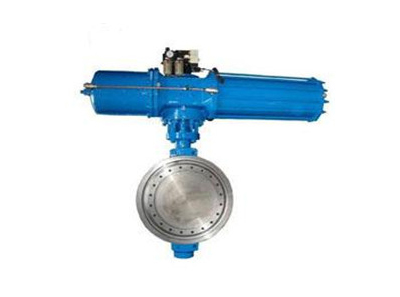

防爆阀门
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，An全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
产品详情
防爆阀门特点
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
防爆阀门主要设计标准
设计标准 | GB/T2238-1989 |
法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000；JB/T9092-1999 |
防爆阀门主要零件材料
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
防爆阀门主要性能规范
公称通径DN(mm) | DN50～1200 | ||||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
