内衬蝶阀

D71J、D371J、D971J内衬蝶阀结构特点:设计新颖、合理、结构独Te,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。可以任何位置安装,维修方便。密封件可以更换,密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀,使用寿命长等特点。全衬胶蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度0-85℃使用压力:1.0-1.6MPa。海水、盐水等弱腐蚀性介质。如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。衬氟蝶阀阀体材质:铸铁、球墨铸铁、铸钢、304等;阀板材质:衬胶(EPDM、丁腈橡胶等)。


产品详情

内衬蝶阀D71J、D371J、D971J测试:

设计与制造:GB12238 Desi gn and manufacture:GB12238

结构长度:GB12221(20系列)Face to face dimension: GB12221(Series20)

法兰连接尺寸:GB4216Connection dimension of flange:GB4216

压力试验:GB/T13927-1992;JB/T9092-1999.


内衬蝶阀D371J密封圈材料适用温度表

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

XJ

XAJA

XBJB

XCJCF

XDJD

XEJE

耐Zui高温度

82

93

150

232

250

204

耐Zui低温度

-40

-40

-40

-268

-70

-23

适用工作温度

65

80

120

200

200

180

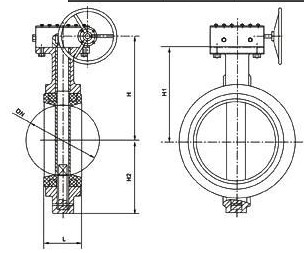

D371J蜗轮内衬蝶阀主要外形和连接尺寸及重量表

公称

通径

公称

压力

工作

压力

L

D

D1

n-Φd

H1

H2

Do

H3

A

B

质量

(KG)

40

1.0MPa

1.0MPa

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6MPa

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4MPa

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33


500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296
