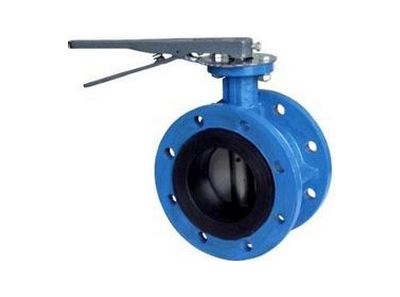

衬胶手动蝶阀

D41X(半衬)、D41J、D41J(全衬)衬胶手动蝶阀是用随阀杆一起转动的蝶板做启闭件,用以实现阀门开启、关闭与调节. 手动衬胶蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.

产品详情

衬胶手动蝶阀标准

设计与制造:GB12238

结构长度:GB12221(13系列)

法兰连接尺寸:GB4216

部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆

任选附件:蜗轮装置、气动装置、电动装置


衬胶手动蝶阀用途

密封圈材料代号 适用温度 适用介质

NR ≤85℃ 水、空气、酸碱类

CR ≤85℃ 水、煤气、酸碱类

NBR ≤100℃ 水、油品

CPDM ≤120℃ 水、蒸汽、一般酸碱类

FKM ≤150℃ 水、蒸汽、强酸碱类


衬胶手动蝶阀适用介质

密封圈材料代号

适用温度

适用介质

NR

85

水、空气、酸碱类

CR

85

水、煤气、酸碱类

NBR

100

水、油品

CPDM

120

水、蒸汽、一般酸碱类

FKM

150

水、蒸汽、强酸碱类


手动衬胶蝶阀材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件


衬胶手动蝶阀主要尺寸参数

公称通径DN

L
mm

D
mm

D1
mm

n-dmm

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26


327

420

242

500

229

671

620

20-26


352

480

279

600

267

780

725

20-30


446

560

396

700

292

895

840

24-30


486

610

596
