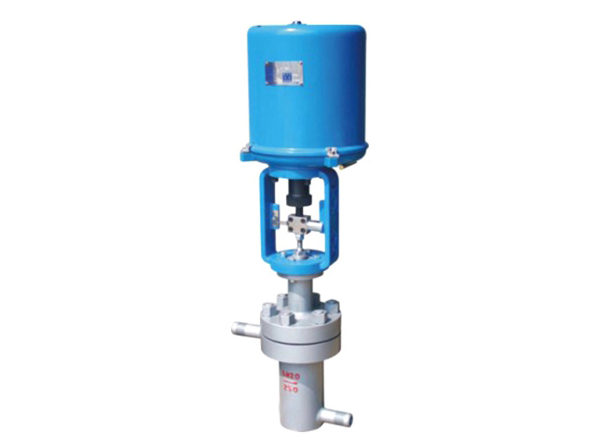

T961H Y型给水调节阀

调节阀是调节流体流量和压力的阀门。根据工况条件或生产过程的要求,借助人力或自动装置,通过改变阀口的流通面积或增减水流通道阻尼等方法,使出口流量或压力作相应改变。调节阀由执行机构和阀组成。执行机构起推动作用,而阀起调节作用。执行机构可以是手动、液动、气动、电动或电磁动等形式。阀的类型可以是截止型、球形、笼式、堰式、蝶式、柱塞式等。为了达到准确调节,机构上设有定位器。调节阀有流量调节阀、压力调节阀、温度调节阀等。

类型

锅炉上常用的给水调节阀有提升式和旋转式两种类型。提升式又分为单阀座和双阀座两种型式;旋转式调节阀的阀瓣和阀座都是圆筒形。在圆筒上各开一个小窗,当小窗重合时,调节阀的开度为z大,两个小窗错开得越多,开度越小,完全错廾时开度则为零。各类调节阀的主要部件包括阀体、阀座、阀瓣、阀杆,调节柄等,调节阀的开度大小(阀瓣行程或窗口重合度)由调节柄的位置决定,而调节柄可由远距离控制器或自动调节器来操纵。


产品详情

结构简述

(1)支管两端为法兰连接。

(2)阀门的流量调节,靠针形阀瓣在阀座内的相对上下移动改变阀座与阀杆之间的环形面积的大小来实现。

(3)阀门嵌入阀体,密封面用铁基铬镍堆焊而成。

(4)阀门靠执行器驱动或人力操作。

流量特性

制造厂提供的是调节阀的理想流量特性,即在整个开度范围内阀门前后压差不变时的流量特性。目前生产的调节阀,按理想流量特性分为四种:

(1)直线流量特性,其流量与开度成直线关系。

(2)等百分比(对数)流量特性,调节阀单位行程的变化所引起的流量变化与此点的流量成正比关系。

(3)快开流量特性,在小开度时流量已很大,开度增大时流量很快达到z大。

(4)抛物线流量特性,调节阀单位行程的变化所引起的流量变化与此点的流量平方根成正比关系。

在实际系统中,由于存在管路系统的阻力损失,调节阀的流量特性将发生变化,这种在系统两端压差恒定,而阀门前后压差变化情况下的流量特性称为工作流量特性。一般情况下,应选择理想流量特性为直线特性或等百分比特性的调节阀作给水调节阀。
