  • ZDLP单座电动调节阀

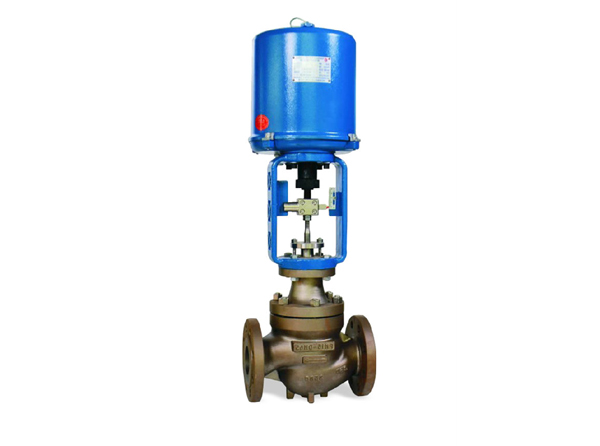

ZDLP单座电动调节阀

阀门结构:由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件

零件材料:阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套

材 料:灰铸铁、铸钢、不锈钢、黄铜

工作原理

工作电源:DC24V,AC220V,AC380V等电压等级。

输入控制信号:DC4-20MA或者DC1-5V。

反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)

通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

产品详情

电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点:电动调节阀节能、环保、安装快捷方便。阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。

新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性:电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。

应用领域:电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装:电动调节阀较适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。
